Comment poser votre store trapèze motorisé ?

L’installation de ce store nécessite une arrivée électrique 220 volts adaptée à la puissance du moteur (0,35 A-77 Watts) et située à proximité du moteur de votre store.

FIXATION PLAFOND OU MURALE SUR EQUERRES

1 - Répartir de façon homogène les supports ou les équerres-supports

(⚠ avant la pose des équerres, les régler à la longueur souhaitée)

et repérer au plafond ou sur le mur les emplacements de fixation (les supports d’extrémité doivent être placés en 6 et 10 cm de chaque extrémité du rail).

⚠ sur ouvrant ou mur, vérifier l'horizontalité de la pose avec un niveau à bulle

2 - Fixer les supports ou les équerres-supports

3 - Clipser le rail

4 - Dérouler soigneusement les lames et les clipser dans chaque charriot

Attention : chaque lame du store trapèze à une hauteur différente

5 - Relier les lames entre elles à l'aide des chaînettes fournies. Lorsque toutes les lames sont mises en place.

IMPORTANT: Votre Store Trapèze a été préréglé en Usine, il ne reste donc qu’à Appairer le Store et La télécommande (associer la télécommande au store).

PROCEDURE D'APPAIRAGE (Associer le Store et la Télécommande)

1 - Après avoir coupé l’alimentation électrique, brancher le câble d’alimentation au moteur et raccorder au secteur 220 volts

Câble Alimentation 2 fils : phate + neutre
Pas de Terre car moteur avec classe protection 2

2 - Remettre en service l'alimentation électrique

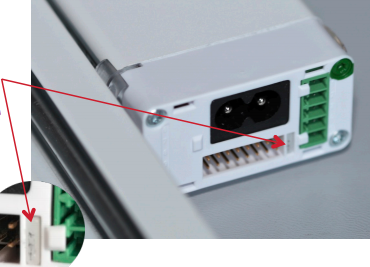

3 - Sur le récepteur du moteur, appuyer pendant 2 secondes sur le bouton de programmation.

Un signal (1 long + pause + 1 court) est émis et les lames se déplacent brièvement

4 - Appuyer sur le bouton rouge à l'aide d'un objet fin pendant 0,5 seconde

Un signal (1 long + pause + 1 court + 1 court) est émis et les lames se déplacent brièvement.

⚠ L’opération 4 doit être effectuée dans les 2 minutes suivant la réalisation de l’opération 3. Dans le cas contraire, il faut reprendre les étapes 3 et 4.

MANOEUVRER LE STORE TRAPEZE

1 - Description Télécommande

2 - Pour REFOULER les lames appuyer brièvement sur la touche ▲ puis attendre la fin du cycle, ou appuyer sur arrêt une fois la position désirée atteinte

3 - Pour DEPLOYER le store

appuyer brièvement sur la touche ▲ jusqu'a fermeture complète du store.
Pour modifier l’orientation des lames maintenir le bouton ▼ ou ▲ appuyé jusqu’à la position des lames désirée.
Pour déployer partiellement les lames, appuyer sur le bouton ▬ durant le déploiement

REMPLACEMENT DE LA PILE DE LA TELECOMMANDE

1 - Ouvrir la télécommande à l’aide d’une pièce de monnaie, et glisser une pile 3V CR2430

Le remplacement de la pile n'a pas d'impact sur la programmation
