Comment poser votre store californien motorisé ?

Dans cette rubrique vous trouverez l'ensemble des informations nécessaires à la pose de votre Store Californien Motorisé 220 volts.

Il existe 2 types de pose possibles :

  • Pose murale sur Equerres
  • Pose Plafond

L’installation de ce store nécessite une arrivée électrique 220 volts adaptée à la puissance du moteur (0,35 A-77 Watts) et située à proximité du moteur de votre store.







TELECHARGERLES FICHES CONSEILS

Vous pouvez également télécarger les fiches conseils au format PDF :

OUTILLAGE NECESSAIRE







FIXATION PLAFOND OU MURALE SUR EQUERRES

1 - Répartir de façon homogène les supports ou les équerres-supports (⚠ avant la pose des équerres, les régler à la longueur souhaitée)

et repérer au plafond ou sur le mur les emplacements de fixation (les supports d’extrémité doivent être placés en 6 et 10 cm de chaque extrémité du rail).

⚠ sur ouvrant ou mur, vérifier l'horizontalité de la pose avec un niveau à bulle



2 - Fixer les supports ou les équerres-supports



3 - Clipser le rail



4 - Dérouler soigneusement les lames et les clipser dans chaque charriot
plaque de lestage du store enrouleur motorise



5 - Relier les lames entre elles à l'aide des chaînettes fournies.
Lorsque toutes les lames sont mises en place.

chainette store californien motorisé



IMPORTANT: Votre Store Californien a été préréglé en Usine, il ne reste donc qu’à Appairer le Store et La télécommande (associer la télécommande au store).





PROCEDURE D'APPAIRAGE (Associer le Store et la Télécommande)

1 - Après avoir coupé l’alimentation électrique, brancher le câble d’alimentation au moteur et raccorder au secteur 220 volts
Câble Alimentation 2 fils : phate + neutre
Pas de Terre car moteur avec classe protection 2

Alimentation du moteur du store californien

2 - Remettre en service l'alimentation électrique

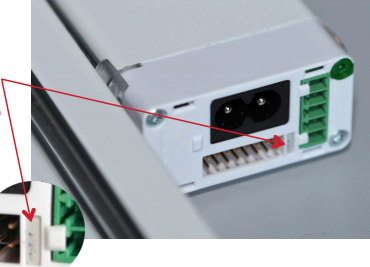

3 - Sur le récepteur du moteur, appuyer pendant 2 secondes sur le bouton de programmation.

Un signal (1 long + pause + 1 court) est émis et les lames se déplacent brièvement



Récepteur moteur du store californien

4 - Ouvrir la télécommande à l’aide d’une pièce de monnaie,
et appuyer pendant 0,5 seconde sur le bouton de programmation (PROG).

Un signal (1 long + pause + 1 court + 1 court) est émis et les lames se déplacent brièvement.

Télécommande moteur du store californien



⚠ L’opération 4 doit être effectuée dans les 2 minutes suivant la réalisation de l’opération 3. Dans le cas contraire, il faut reprendre les étapes 3 et 4.





MANOEUVRER LE STORE CALIFORNIEN

1 - Description Télécommande

Store californien avec télécommande

2 - Pour DEPLOYER le store , appuyer brièvement sur la touche ▲
Le store se ferme complètement. Pour modifier l’orientation des lames maintenir le bouton ▼ appuyé jusqu’à la position des lames désirée.
Pour déployer partiellement les lames, appuyer sur le bouton ▬ durant le déploiement

3 - Pour RASSEMBLER les lames appuyer brièvement sur la touche ▲



REMPLACEMENT DE LA PILE DE LA TELECOMMANDE

1 - Ouvrir la télécommande à l’aide d’une pièce de monnaie, et glisser une pile 3V CR2430

Le remplacement de la pile n'a pas d'impact sur la programmation

changer pile du store californien motorise
