Caractéristiques Techniques Vénitiens Aluminium

Toutes les données techniques sur nos stores vénitiens aluminium

Dans cette fiche Technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store Enrouleur, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

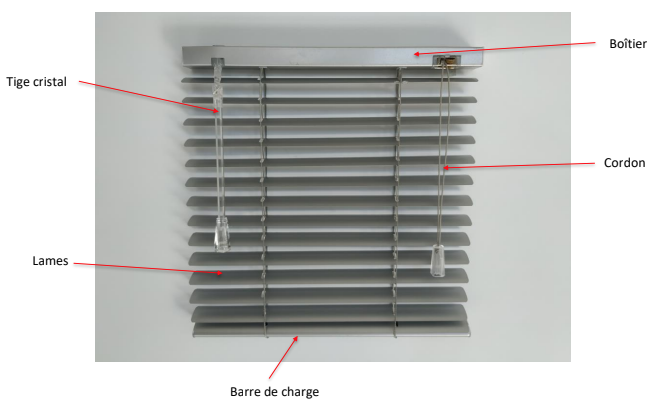

Présentation Générale



presentation store venitien alu



Types de commande ou manoeuvre du store



cordon tige cristal store venitien alu

Cordon et tige cristal*

Le cordon est utilisé pour le relevage des lames. Il est assorti à la couleur des lames et permet un relevage rapide du store. La tige cristal (transparente) est utilisée pour l'orientation des lames.

chainette store venitien alu

Monocommande à chaînette

Une chaînette en PVC blanche, noire ou grise permet de réaliser le relevage des lames et leur orientation. Cette option permet de regrouper l'ensemble des commandes.

manivelle store venitien alu

Monocommande manivelle

Une manivelle en aluminium gris permet de réaliser le relevage des lames et leur orientation. Cette option permet de regrouper l'ensemble des commandes.



Côté de commande

Vous pouvez choisir le côté de commande de votre choix (gauche ou droite).



* Pour les stores dont la largeur est inférieure ou égale à 36 cm, la tige d'orientation des lames se situe côté opposé  au cordon de commande (qui correspond au côté de commande).




Pour les stores dont la largeur est supérieure ou égale à 37 cm, la tige d'orientation des lames et le cordon de commande du store se situent du même côté.




Descriptif des pièces

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Boîtier pour commande Cordon/tige

Boîtier pour commande chaînette

et commande manivelle

boitier commande cordon store aluBoîtier en acier laqué assorti aux lames, intégrant le mécanisme du store
Dimensions : 19mm x 27mm (H x L)
.
boitier commande chainette store aluBoîtier en acier laqué assorti aux lames, intégrant le mécanisme du store
Dimensions : 25 x 25 mm (H x L)
.
Lames Barre de charge
lame venitien store aluLames en aluminium laqué au four et disponibles en 24 coloris
Largeur : 25 mm - Epaisseur 0,18 mm
.
barre de charge store aluBarre de charge apparente et assortie au coloris des lames.
Hauteur : 10 mm - Profondeur : 25 mm
.

Type de pose et supports associés

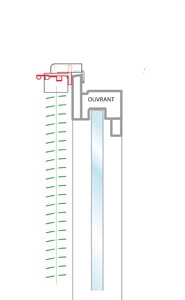

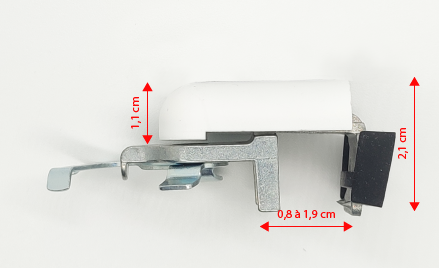

Pose sur Ouvrant SANS Perçage

Cette Pose sans perçage permet de fixer solidement le store sans avoir à percer la fenêtre. Cette option est particulièrement intéressante pour les fenêtre en PVC ou en Aluminium. Elle ne nécessite aucun outillage. (supports de couleur blanche).

Détails et dimensions du support

pose ouvrant sans perçage venitien alu detail pose sans percage store venitien systeme accroche sans percage store alu

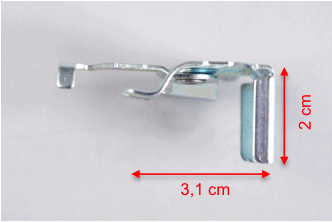

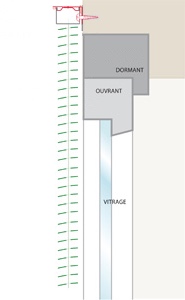

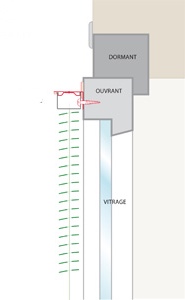

Pose sur Ouvrant ou Murale Vissée

Cette Pose est réalisée avec perçage soit du mur, soit dans l'ouvrant. C'est la pose traditionnelle mais qui nécessite le perçage du mur ou des montants de votre fenêtre. (supports de couleur blanche).

Détails et dimensions du support

detail pose ouvrant murale vissee store aludetail pose ouvrant vissee store aludimension support visse

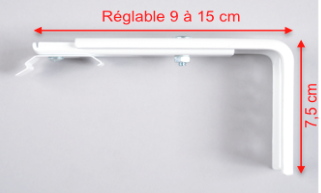

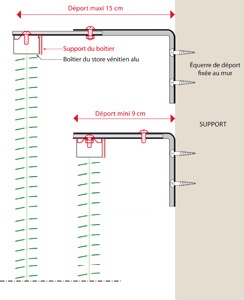

Pose vissée sur équerres

Cette Pose permet de fixer au mur votre store et de l'écarter de la fenêtre pour éviter un obstacle (comme une poignée). Dans ce cas on pose en général au dessus de la fenêtre en perçant et vissant l'équerre. (supports de couleur blanche).

Détails et dimensions du support

detail pose vissee equerre store aludimension support vissee equerre store alu

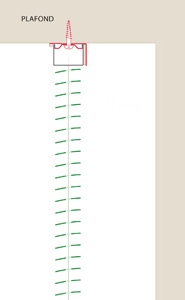

Pose plafond

Cette Pose est réalisée avec perçage (dans un mur avec les vis et chevilles adaptées au type de mur mais non fournies). (supports de couleur blanche).

Détails et dimensions du support

detail pose plafond store aludimension support pose plafond

ATTENTION :Dans le cadre d'une pose vissée, il convient d'utiliser les vis et chevilles adaptées au support (placo, bois, béton, aluminium,...). Face à la variété de supports, nous ne fournissons pas ces vis, mais vous trouverez ci-dessous le détail des vis à utiliser en fonction de chaque support

Guidage



SANS perçage AVEC perçage
Ce support vous sera fourni avec le câble acier gaîné si vous optez pour les options guidage et pose sans perçage (2 par stores). guidage store sans perçage Cet ensemble vous sera fourni avec le câble acier gaîné si vous optez pour les options guidage et pose vissée (2 par stores).
guidage store avec perçage



Encombrement

Il s'agit de l'espace occupé par les le boîtier, les lames et la barre de charges une fois les lames totalement repliées.
Vous trouverez ci-dessous les dimensions de l'encombrement en fonction de la hauteur du store :

Hauteur du Store (en cm) 30 60 90 120 160 200 240 280 300
Encombrement du Store (en cm) 5 6 7 8 9 10 11 12 12



Nombre de supports de pose fournis

Largeur du store De 30 à 89 cm De 90 à 159 cm De 160 à 229 cm De 230 à 270 cm
Nombre de supports fournis 2 3 4 5


Poids en kg du vénitien aluminium 25 mm

Manoeuvre cordon et tige :

Largeur

Hauteur
30 90 150 210 270
40 0,11 0,32 0,54 0,76 0,97
80 0,22 0,65 1,08 1,51 1,94
100 0,27 0,81 1,35 1,89 2,43
140 0,38 1,13 1,89 2,65 3,40
180 0,49 1,46 2,43 3,40 4,37
200 0,54 1,62 2,70 3,78 4,86
240 0,65 1,94 3,24 4,54 5,83
260 0,70 2,11 3,51 4,91 6,32




Manoeuvre chaînette :

Largeur

Hauteur
30 90 150 210 270
40 0,13 0,38 0,64 0,89 1,14
80 0,25 0,76 1,27 1,78 2,29
100 0,32 0,95 1,59 2,23 2,86
140 0,45 1,34 2,23 3,12 4,01
180 0,57 1,72 2,86 4,01 5,15
200 0,64 1,91 3,18 4,45 5,12
240 0,76 2,29 3,82 5,34 6,87
260 0,83 2,48 4,13 5,79 7,44




Manoeuvre treuil et manivelle :

Largeur

Hauteur
30 90 150 210 270
40 0,43 0,68 0,94 1,19 1,44
80 0,55 1,06 1,57 2,08 2,59
100 0,62 1,25 1,89 2,53 3,16
140 0,75 1,64 2,53 3,42 4,31
180 0,87 2,02 3,16 4,31 5,45
200 0,94 2,21 3,48 4,75 6,02
240 1,06 2,59 4,12 5,64 7,17
260 1,13 2,78 4,43 6,09 7,74



Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

  VIS
4 mm x 15 mm
(diamètre x longeur)
VIS
4 mm x 40 mm
(diamètre x longeur)
VIS AUTOFOREUSE
3,9 mm x 13mm
(diamètre x longeur)
CHEVILLE PLASTIQUE
6 mm x 30 mm
(diamètre x longeur)
CHEVILLE
CLOISON CREUSE
"type Molly"

MATERIAU DE POSE conseil fixer stores rideaux vis conseil fixer stores rideaux vis 4 x 40 conseil fixer stores rideaux vis autoforeuse conseil fixer stores rideaux cheville plastique conseil fixer stores rideaux cheville molly

BOIS X

PVC X

ALUMINIUM     X

BETON   X   X

PLACO (BA13)         X

CARREAU DE PLATRE   X   X



Limites dimensionnelles

Les tableaux ci-dessous reprennent l'ensemble des limites dimensionnelles de fabrication :

  Largeur en Cm Hauteur en Cm
  Mini Maxi Mini Maxi


- Tous types de coloris

30 270 30 260

- Commande manivelle

40 270 30 260

- Commande chainette

40 270 30 260


Pour les stores au dessus de 37 cm de large, toutes les commandes sont du même côté.
Pour les stores en dessous de 36 cm de large, le cordon est du côté de commande et la tige à l'opposé.

Conseils d'entretien

L'ensemble du mécanisme étant en acier laqué, il s'entretien à l'aide d'une éponge humide.
De même pour les lames, une simple éponge humide permettra de maintenir votre store en parfait état, sans laisser sécher à l'air libre.
En cas de non-respect de ces consignes, nous ne pourrons être tenus responsables des conséquences.
