Caractéristiques Techniques Stores Bannes Coffre Compactes

Dans cette fiche technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store banne, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

PRESENTATION GENERALE

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

SYSTÈMES DE MANŒUVRE

Le store banne existe avec 3 possibilités de manœuvre :

MANOEUVRE MANUELLE Treuil et manivelle Dans ce cas le store est équipé d'un treuil et d'une manivelle qui remplacent le moteur. Le store est déplorable à l'aide de cette manivelle. Il faut prévoir 70 mm de libre côté treuil et 30 mm à l'opposé pour assurer un bon fonctionnement. Le store étant préréglé en usine, il sera directement utilisable une fois l'accrochage du treuil et de la manivelle effectués. La manivelle est disponible en 5 hauteurs : 120 cm - 150 cm - 180 cm -200 cm - 250 cm

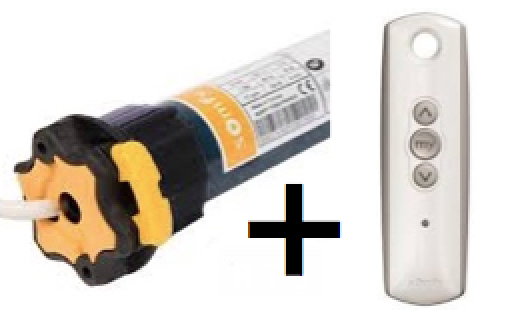

MANOEUVRE MOTORISEE RADIO Dans ce cas le store est équipe du moteur tubulaire 220 volts SOMFY SUNEA IO. Le store sera manœuvré à l'aide d'une télécommande SOMFY Telis 1 IO. Le store et la télécommande étant préréglés en usine, il sera directement utilisable une fois le raccordement au secteur 220 volts effectués.

MANOEUVRE MOTORISEE RADIO avec manivelle de secours Dans ce cas le store est équipe du moteur tubulaire 220 volts SOMFY SUNEA IO. Le store sera manœuvré à l'aide d'une télécommande SOMFY Telis 1 IO. En cas de coupure de courant le store pourra être remonté à l'aide de la manivelle fournie et de l'anneau d'accroche sur le moteur. Le store et la télécommande étant préréglés en usine, il sera directement utilisable une fois le raccordement au secteur 220 volts effectués.

COTÉS DE COMMANDE

Le côté de commande se détermine en étant face au store depuis l'extérieur.

Commande MANUELLE

Commande MOTORISÉE

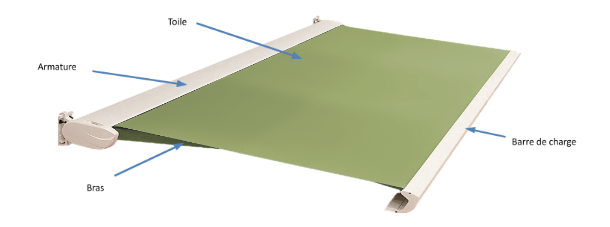

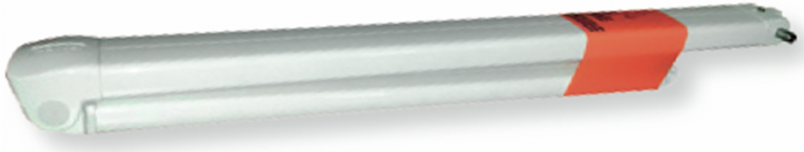

BRAS

Les bras constituent l'élément clé du store et contribuent de façon essentielle à son bon fonctionnement et à sa longévité.
Ils ont une double fonction :
- TENDRE la toile qui doit vous protéger du soleil. Celle-ci ayant une grande surface (jusqu'à 21 mètres carrés) elle doit être tendue avec une très grande force pour limiter sa prise au vent et éviter qu'elle fasse une cuvette en cas de pluie. C'est grâce à la poussée des bras que la toile de votre store sera maintenue tendue.
- PORTER la barre de charge, qui se situe au bout de la toile, et celle-ci doit être très rigide, donc assez lourde, pour assurer une bonne stabilité de la toile. Les bras représentent la partie la plus technique de votre store.

Caractéristiques techniques des bras : Profil avant en aluminium premier fusion section 55 x 28 Profil arrière en aluminium première fusion 65 x 35 2 câbles de tension 3 coloris : Blanc (RAL 9010) - Ivoire (RAL 1015) - Noir (RAL 9005)

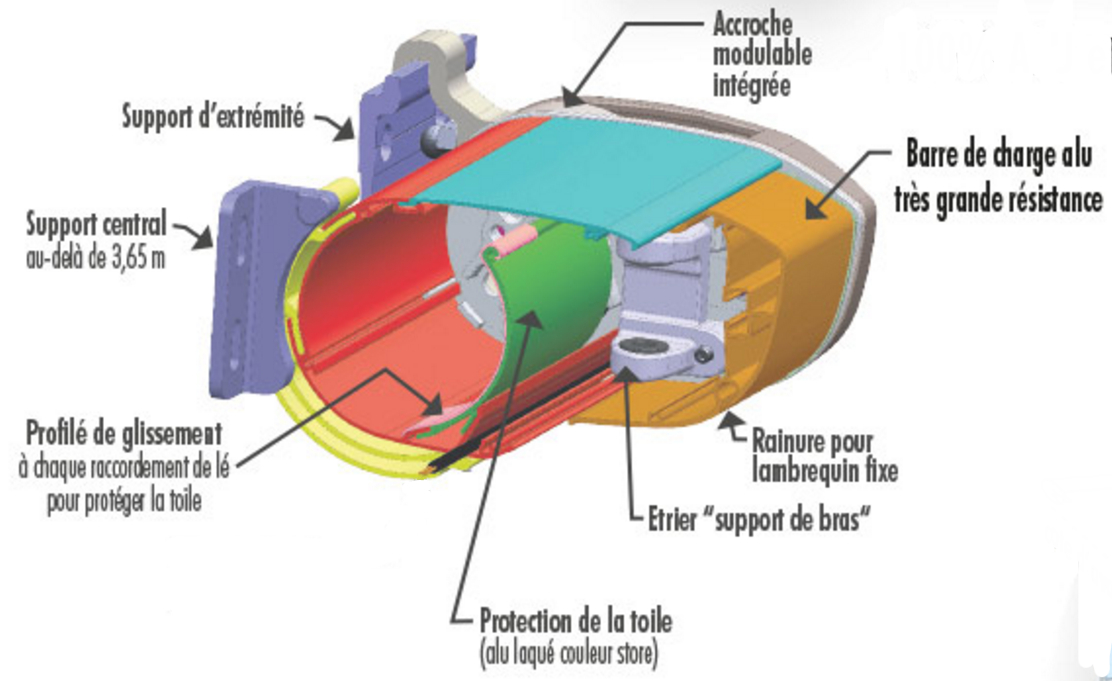

COFFRE ET BARRE DE CHARGE

Le coffre est réalisé en aluminium premier fusion, ce qui lui garantit une solidité et une longévité exceptionnelles. Il renferme l'ensemble du mécanisme du store, le tube d'enroulement de la toile en acier galvanisé, le système de manœuvre, et tous les chemins de câbles nécessaires au bon fonctionnement du store. Lors de la remontée du store, il est fermé hermétiquement par la barre de charge protégeant ainsi les bras et la toile.

Il est disponible dans 3 coloris assortis aux bras : Blanc (RAL 9010) Ivoire (RAL 1015) Noir (RAL 9005) Il mesure 17,7 centimètres de haut et 24 cm d'avancée.

ARMATURE

C'est l'ensemble des pièces en fonte d'aluminium qui constitue le mécanisme du store. Pour cet élément, nous avons sélectionné la Société MATEST qui fabrique des composants de stores bannes en France depuis plus de 45 ans.

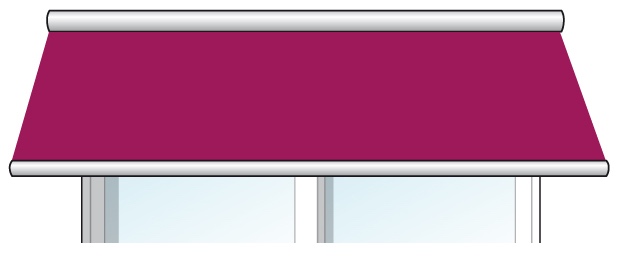

LAMBREQUIN

AUTOMATISME VENT

Cette option ordonnera automatiquement au store de remonter en cas de vent pour éviter de l'endommager.
Il est compatible avec la manœuvre électrique RADIO.

Le Système EOLIS 3D SOMFY est totalement autonome et discret.
Il se fixe à l'aide d'un adhésif fourni ou d'une vis (non fournie), directement sur la barre de charge de votre store.
Une fois programmé, il va mesurer toute vibration de la barre de charge et donnera l'ordre au moteur de remonter le store si elles sont trop importantes et répétitives.
L'autonomie de la pile est d'environ 3 ans.

KIT DE POSE

La pose est une opération importante qui conditionnera en partie le bon fonctionnement et la longévité de votre store.
C'est pourquoi Stores-et-Rideaux.com vous propose des kits de pose adaptés à chaque type de support dans lesquels vous trouverez le nombre exact de pièces nécessaires à la pose de votre store en fonction de sa dimension.
Les kits de pose sont élaborés à partir de composants professionnels parfaitement adaptés.

		BOIS		BETON PLEIN - BRIQUE		BETON CREUX - PARPAING		BETON CELLULAIRE - SIPOREX		PIERRE
MATERIAU DE POSE
COMPOSITION		- tire-fonds 8 x 60 - Rondelles 8 x 30 - Diam. Perçage 6mm / 5cm		- Chevilles Méchaniques 14 x 50 - Boulons 8 x 60 - Rondelles 8 x 30 - Diam. Perçage 14mm / 6cm		- Tamis et scellements chimiques - Tige filetée + boulon + rondelle - Diam. Perçage 16mm / 20cm		- Chevilles Siporex 14 x 75 - tire-fonds 10 x 100 - Rondelle 10 x 36 - Diam. Perçage 14mm / 10cm		- Chevilles Plastique 16 x 160 - tire-fonds 12 x 160 - Rondelle 12 x 31 - Diam. Perçage 17mm / 17cm

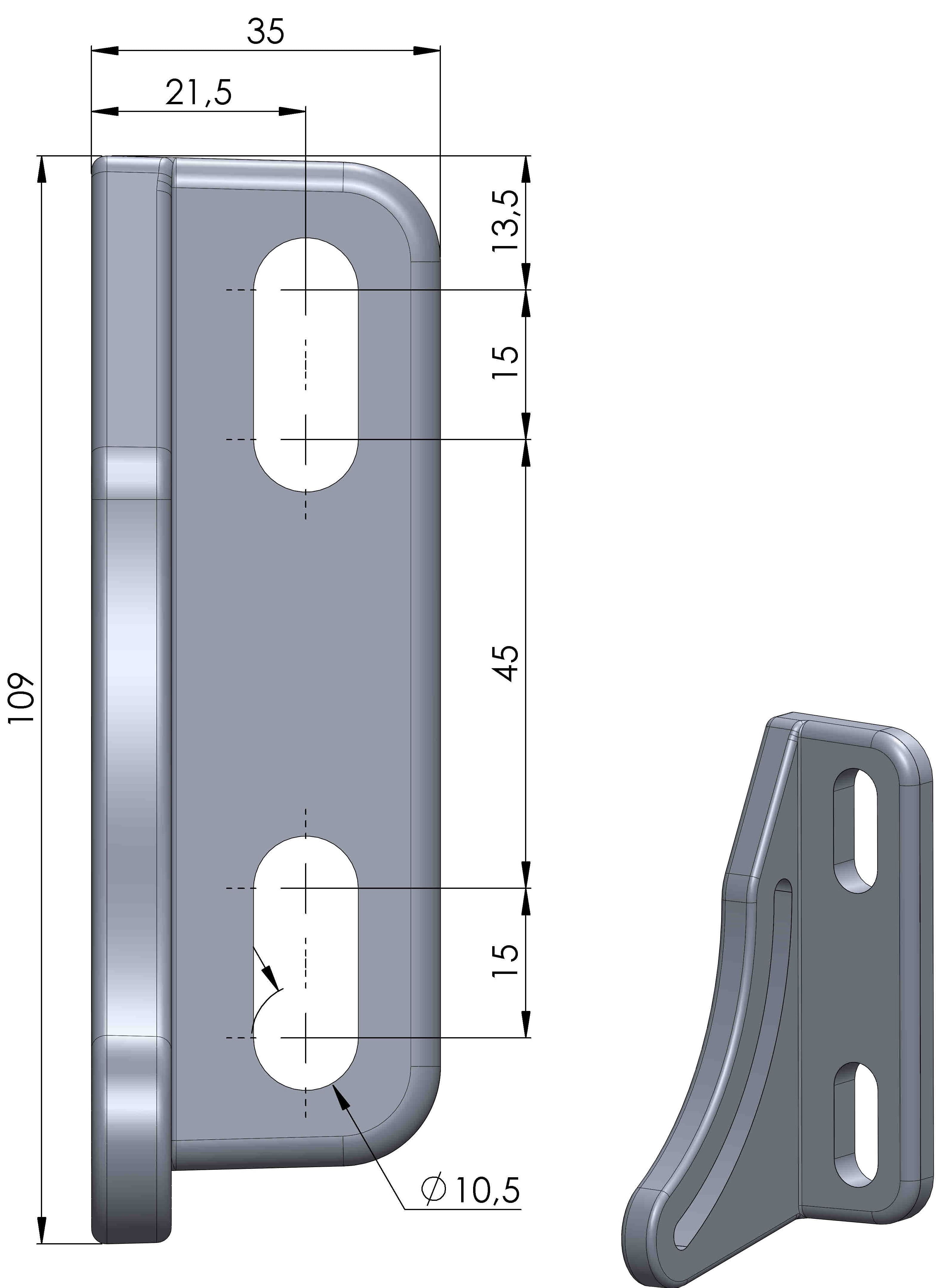

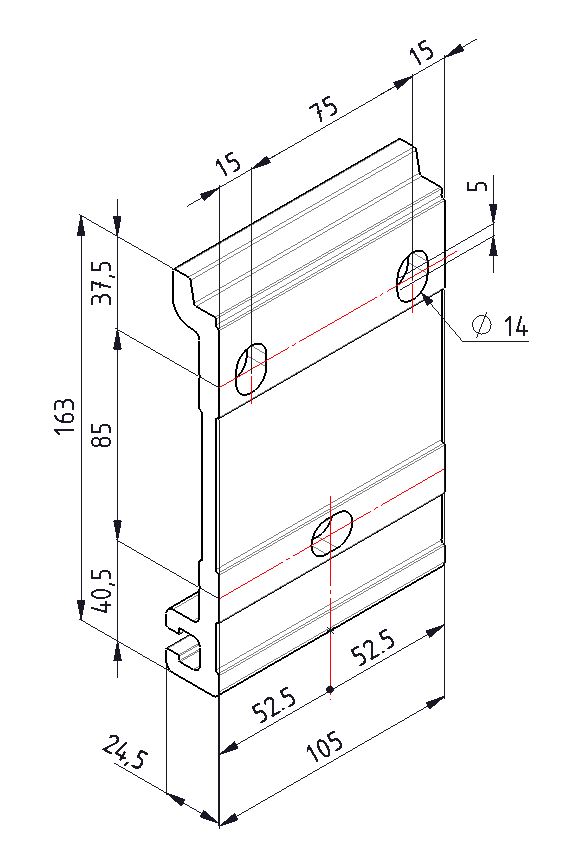

SUPPORTS DE POSE

CARACTÉRISTIQUES GÉNÉRALES TOILES

Stores-et-Rideaux.com a sélectionné 26 toiles unies de la gamme Orchestra de chez Dickson ;
Ces toiles sont reconnues dans le monde entier pour leur qualité et leurs performances solaires.
Nous les avons regroupées par couleur autour de 4 familles :

• PRINTEMPS : 5 coloris
• ETE : 7 coloris
• AUTOMNE : 8 coloris
• HIVER : 6 coloris

CARACTÉRISTIQUES TECHNIQUES DES TOILES

• Composition : 100% acryliques teints dans la masse
• Poids : 290 grammes / mètre carré
• Traitement : Cleangard spécial store, antisalissure et imperméabilisant
• Excellente protection contre les UV
• Garantie : 10 ans

CARACTÉRISTIQUES SOLAIRES TOILES

LIMITES DIMENSIONNELLES

Le tableau ci-dessous reprend l'ensemble des limites dimensionnelles du produit :

PRÉCAUTIONS D'UTILISATION

Vous trouverez ci-dessous des recommandations pour l'utilisation et l'entretien de votre store banne.
Nous vous invitons à en prendre connaissance et à les respecter scrupuleusement pour garantir le bon fonctionnement de votre produit.
Le NON-RESPECT de ces règles entraînera la PERTE DE LA GARANTIE.

• Éviter d’enrouler la toile mouillée, sinon ne pas la laisser longtemps enroulée et dès qu’il ne pleut plus, la dérouler pour qu’elle sèche.
• Pas d’utilisation sans surveillance par un enfant ou une personne dans l’incapacité de juger des dangers du store.
• Ne pas laisser le store ouvert en cas de vent ou de risque de vent.
• Fermer le store en votre absence ou en absence de surveillance (risque de panne de courant, de rafale de vent, ou de tempête soudaine...). Conseil en cas d’absence prolongée : désactiver les automatismes.
• Ne jamais humidifier le moteur et son boîtier électrique.
• Ne jamais se suspendre, ne jamais suspendre ou accrocher d’objet, de câble ou ajouter une charge supplémentaire au store.
• Aucun obstacle ne doit se trouver dans la zone de déploiement lors de l’ouverture ou de la fermeture du store.
• En cas de neige ou de gel, refermer le store et désactiver les automatismes.
• En cas de panne de courant et en cas d’urgence (menace de tempête ou d’orage), en l’absence de treuil, fermer provisoirement le store pour diminuer la prise au vent à l’aide de sangles passées autour des articulations centrales des Bras du store. Tirer jusqu’à ce que le store soit quasiment fermé, et fixer les Bras fermés sur l’Armature afin d’éviter qu’ils se déplient.

CONSEILS D'ENTRETIEN

Dépoussiérer et débarrasser régulièrement la toile de votre store des particules, des feuilles et des poussières, quand elle est très sèche, avec un balai ou un manche télescopique équipé d’une brosse douce.
Ne pas utiliser de détergent abrasif ni de nettoyeur haute pression, simplement de l’eau douce savonneuse.
Deux fois à trois par an, mettre un peu delubrifiant/dégrippant à base de teflon sur les articulations des bras (sans tacher la toile du store) et plus particulièrement sur l’articulation centrale.
En début et en fin de saison, donner un léger coup de brosse sur les 3 articulations de chaque bras.
Des petites imperfections sur la toile sont normales :

• légères irrégularités de tissage
• marbrure
• léger gaufrage.
