Stores Enrouleurs IntérieursCaractéristiques Techniques Détaillées



Toutes les données techniques sur nos stores enrouleurs

Dans cette fiche Technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store Enrouleur, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :







Présentation Générale



presentation store enrouleurbarre de charge enrouleur



Types de commande ou manoeuvre du store



chainette blanche enrouleur

Chaînette PVC Blanche

Le Store est actionné en montée et en descente par une chainette en PVC Blanche 4,5 mm x 6,2 mm. Cette chainette peut être utilisée sur les stores équipés d'un mécanisme Blanc

chainette grise store enrouleur

Chaînette PVC Grise

Le Store est actionné en montée et en descente par une chainette en PVC Gris Clair 4,5 mm x 6,2 mm. Cette chainette peut être utilisée sur les stores équipés d'un mécanisme Gris

chainette noire store enrouleur

Chaînette PVC Noire

Le Store est actionné en montée et en descente par une chainette en PVC Noir 4,5 mm x 6,2 mm. Cette chainette peut être utilisée sur les stores équipés d'un mécanisme Noir

chainette blanche enrouleur

Chaînette métal Chromée

Le Store est actionné en montée et en descente par une chainette en métal Chromé 4,5 mm x 6,2 mm. Cette chainette peut être utilisée sur les stores équipés d'un mécanisme Blanc, Gris, ou Noir

Tube enroulement



Tube Enroulement Aluminium diamètre 29 mm

Ce tube est utilisé pour les stores à manœuvre par chaînette dont la largeur est inférieure à 180 cm et la hauteur est inférieure à 200 cm

Tube Enroulement Aluminium diamètre 28 mm

Ce tube est utilisé pour les stores à manœuvre motorisée 12 volts

Tube Enroulement Aluminium diamètre 43 mm

Ce tube est utilisé pour les stores à manœuvre par chaînette dont la largeur est supérieure à 180 cm ou la hauteur est supérieure à 200 cm

Platines et Joues



Platines en Acier Galvanisé

Ce sont les équerres qui supportent le tube d'enroulement sur lequel est fixé la toile.

Joues en PVC

Il s'agit de joues en PVC qui assurent la finition haute du Store. Elles sont blanches, grises ou noires en fonction du coloris du mécanisme choisi.

Barre de charge



Barre de Charge en Aluminium 1,1 cm x 2,3 cm

Cette Barre de charge en aluminium est Apparente. Elle existe dans 3 coloris : Blanc, Noir, Gris Anodisé (clair) en fonction du coloris de mécanisme choisi.

Sens d'enroulement de la toile



Enroulement NORMAL Enroulement INVERSE
enroulement toile store normalIl s'agit de l'enroulement classique, dans lequel la toile est au plus près du vitrage. Cet enroulement sera à privilégier dans le cas d'une toile occultante pour limiter le passage de la lumière. enroulement toile store inverseIl s'agit d'un enroulement, dans lequel la toile est éloignée du vitrage. Cet enroulement pourra être utile pour éviter une poignée de fenêtre.

Encombrement



Encombrement Pose de Face

Encombrement Pose Plafond



Type de pose et supports associés

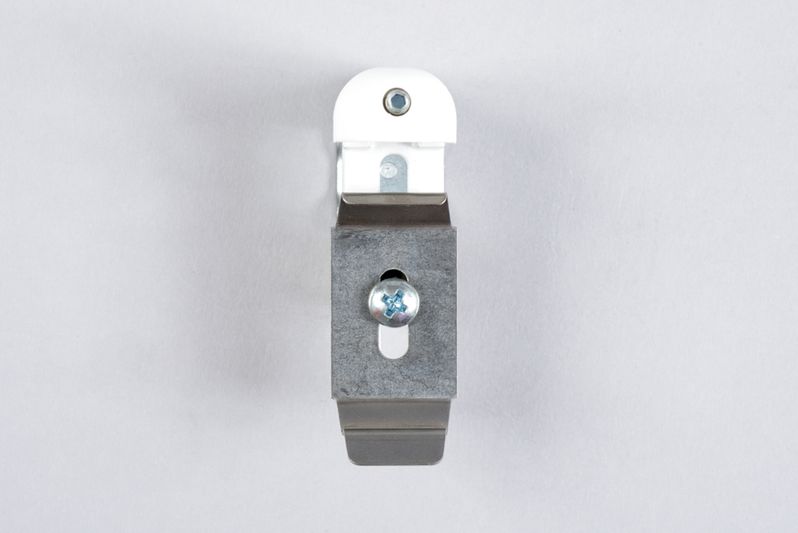

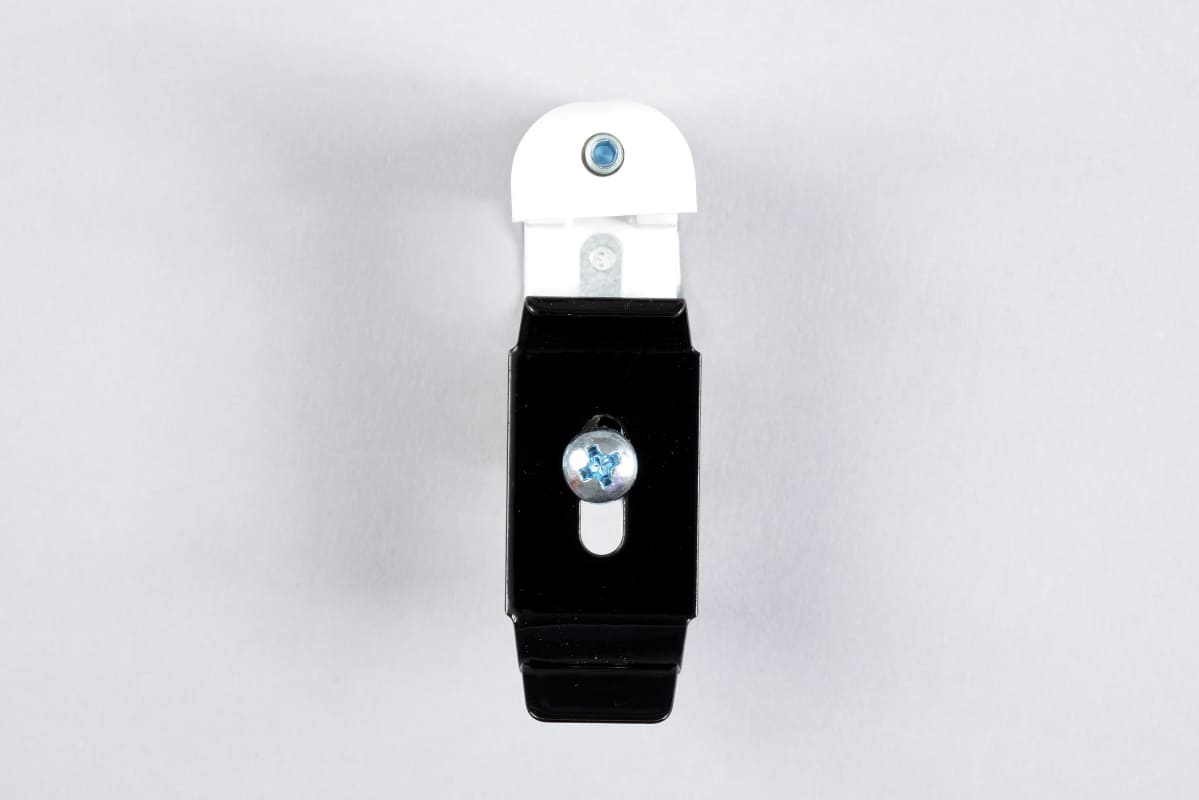

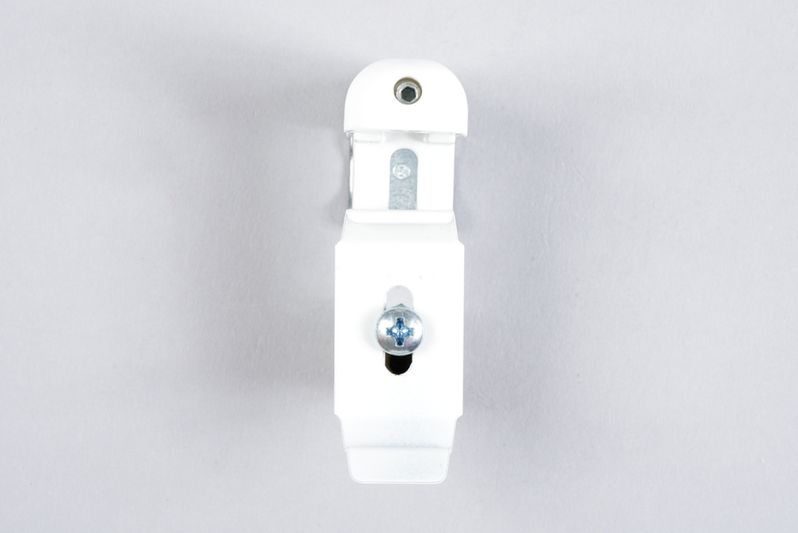

Pose sur Ouvrant SANS Perçage

Cette Pose sans perçage permet de fixer solidement le store sans avoir à percer la fenêtre. Cette option est particulièrement intéressante pour les fenêtre en PVC ou en Aluminium. Elle ne nécessite aucun Outillage

Détails et dimensions du support

pose ouvrant sans perçage detail pose sans percage store enrouleur systeme accroche sans percage

Pose sur Ouvrant ou Murale Vissée

Cette Pose est réalisée avec perçage soit du mur, soit dans l'ouvrant. C'est la pose traditionnelle mais qui nécessite le perçage du mur ou des montants de votre fenêtre.

Détails et dimensions du support

detail pose ouvrant murale visseedimension support visse

Pose vissée sur équerres

Cette Pose sans perçage permet de fixer solidement le store sans avoir à percer la fenêtre. Cette option est particulièrement intéressante pour les fenêtre en PVC ou en Aluminium. Elle ne nécessite aucun Outillage.

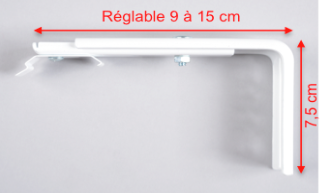

Détails et dimensions du support

detail pose vissee equerredimension support vissee equerre

Pose plafond

Cette Pose est réalisée avec perçage (dans un mur avec les vis et chevilles adaptées au type de mur mais non fournies) ou directement en vissant dans l'ouvrant avec des vis à bois ou des vis autoforeuses pour l'aluminium.

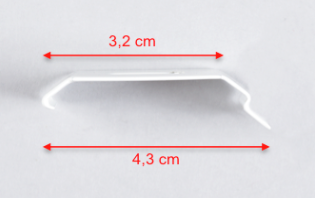

Détails et dimensions du support

detail pose plafond store equerredimension support pose plafond

Guidage



SANS perçage AVEC perçage

Ce support vous sera fourni avec le câble acier gaîné si vous optez pour les options guidage et pose sans perçage (2 par stores).

guidage store sans perçage

Cet ensemble vous sera fourni avec le câble acier gaîné si vous optez pour les options guidage et pose vissée (2 par stores).

guidage store avec perçage





Caractéristiques techniques et solaires des toiles

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Caractéristiques Générales

  • Composition de la Toile : 100% Polyester
  • Epaisseur de la Toile : 0,3 mm
  • Poids de la Toile : 210g/mètre carré



Caractéristiques Solaires

Pare-soleil NON feu M1



Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 73% 17% 10%
Gris Clair 51% 10% 39%
Gris Foncé 19% 0,5% 81%
Bleu Foncé 38% 7% 55%
Beige 63% 17% 20%
Vert 55% 10% 35%
Jaune 61% 13% 26%
Brique 52% 11% 37%


Occultant Uni NON-FEU M1



Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 66% 0% 34%
Beige 71% 0% 29%
Vert 71% 0% 29%
Jaune 72% 0% 28%
Gris 69% 0% 31%
Bleu 70% 0% 29%

Screen Soltis® aluminises NON-FEU M1



Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 65% 13% 22%
Blanc Cassé 47% 9% 44%
Gris Clair 42% 9% 49%
Gris Alu 45% 5% 50%
Anthracite 9% 3% 88%
Gris Foncé 25% 4% 71%
Beige 48% 7% 45%
Jaune 52% 11% 37%
Parme 49% 6% 45%
Vert 36% 8% 56%

Screen Anti-chaleur Soltis



Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 66% 21% 13%
Quartz 62% 19% 19%
Chanvre 48% 15% 37%
Argile 39% 9% 52%
Gris Clair 44% 12% 44%
Anthracite 8% 3% 89%

Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

  VIS
4 mm x 15 mm
(diamètre x longeur)
VIS
4 mm x 40 mm
(diamètre x longeur)
VIS AUTOFOREUSE
3,9 mm x 13mm
(diamètre x longeur)
CHEVILLE PLASTIQUE
6 mm x 30 mm
(diamètre x longeur)
CHEVILLE
CLOISON CREUSE
"type Molly"

MATERIAU DE POSE conseil fixer stores rideaux vis conseil fixer stores rideaux vis 4 x 40 conseil fixer stores rideaux vis autoforeuse conseil fixer stores rideaux cheville plastique conseil fixer stores rideaux cheville molly

BOIS X

PVC X

ALUMINIUM     X

BETON   X   X

PLACO (BA13)         X

CARREAU DE PLATRE   X   X



Limites dimensionnelles

En fonction des types de toiles ou des systèmes de manœuvre, les limites dimensionnelles de fabrication peuvent être différentes. Le tableau ci-dessous reprend l'ensemble de ces limites :

 Manœuvre par Chaînette
  Largeur en Cm Hauteur en Cm
  Mini Maxi Mini Maxi

Enrouleurs Pare-soleil Unis
- Enrouleurs Occultants Unis
- Enrouleurs Screen SOLTIS® aluminises
30 200 50 280

- Enrouleurs Screen SOLTIS® 30 181 50 280



 Nombre de supports de pose fournis

Largeur du store De 50 à 89 cm De 90 à 159 cm De 160 à 200 cm
Nombre de supports fournis 2 3 4



Caractéristique de la norme M1

La norme M1 est une norme française composée de 6 catégories qui définissent la réaction au feu des matériaux.
Plus le chiffre qui suit le M est faible, plus le temps de résistance à une température donnée est élevé.

La norme M1 concerne les matériaux non inflammables, c'est-à-dire qu’ils se consument sans produire de flammes ou de coulures.

Tous nos produits sont certifiés officiellement par un laboratoire indépendant et agréé par le Ministère de l'Intérieur et de l'aménagement du territoire. Ces certificats garantissent le respect des normes M1 ANTI FEU des tissus et toiles utilisés pour la fabrication des Rideaux et Stores sur mesure ProSolair.



Conseils d'entretiens

L'ensemble du mécanisme étant en aluminium ou en PVC, il s'entretien à l'aide d'une éponge humide.

De même pour les toiles, une simple éponge humide permettra de maintenir votre store en parfait état.
