Caractéristiques Techniques Store Californien



Toutes les données techniques sur nos stores californiens

Dans cette fiche Technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store Californien M1-Non feu, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :







Présentation Générale



presentation store californienchainette et plaque de lestage store californiencontrepoids


Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

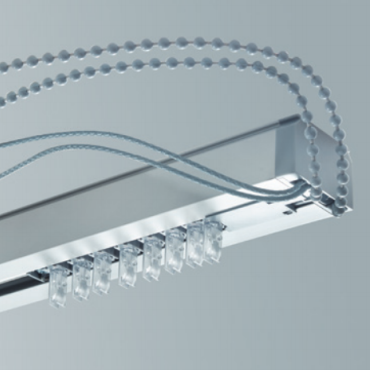

Types de commande ou manoeuvre du store



commande chainette blanche californien

Chaînette PVC Blanche et Cordon Blanc

Le Store est actionné à la fois par une chaînette et un cordon. La chaînette en PVC est utilisée pour gérer l'orientation des lames. Le cordon est utilisé pour le refoulement et le déploiement des lames

télécommande store californien

Motorisation radio 220 volts avec Télécommande

Le Store est raccordé au courant 220 volts. La manœuvre des lames, refoulement et orientation, est assurée par une télécommande radio qui est fournise avec le store. Le moteur est toujpur situé côté vitrage afin d'offrir une esthétique irréprochable.

Rail aluminium

Il s'agit d'un rail en aluminium laqué qui peut être fixé soit au plafond soit en applique murale à l'aide d'équerres réglables. La section du rail est de 40 mm de large par 29 mm de haut.



chainette blanche enrouleur

Rail en aluminium laqué Blanc

Le cordon, la chaînette et le contrepoids sont blancs.

chainette grise store enrouleur

Rail en aluminium laqué Marron

Le cordon, la chaînette et le contrepoids sont marron.

chainette noire store enrouleur

Rail en aluminium laqué Gris anthracite

Le cordon, la chaînette et le contrepoids sont gris anthracite.

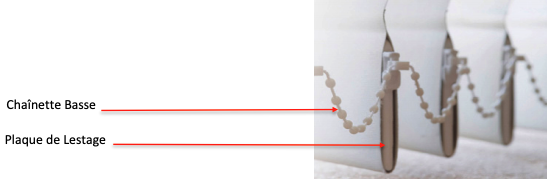

Plaques de lestage et chaînette basse



Plaques de lestage

Cette plaque de lestage est glissée dans le fourreau de chaque lame. Elle garantit un parfait tombé de chaque lame pour offrir une esthétique parfaite.

Chaînette Basse

La chainette basse relie les lames entre elles à l'avant et à l'arrière du store. Elle est de couleur blanche et garantit la bonne rotation des lames en évitant qu'elle ne s'emmêlent.

Encombrement



Manoeuvre Cordon Pose de Face sur Equerres Manoeuvre Cordon Pose Plafond
Encombrement Pose de Face Encombrement Pose Plafond
Manoeuvre Motorisée Pose de Face sur Equerres Manoeuvre Motorisée Pose Plafond
manoeuvre motorisée Pose de Face manoeuvre motorisée Pose Plafond

Type de pose et supports associés

Les supports de pose sont blanc, marron ou gris anthracite selon le coloris du rail choisi.

Pose de Face sur Equerres

Cette option permet de réaliser une pose de face en écartant le store du vitrage et/ou d'un obstacle (Poignée) pour permettre la bonne rotation des lames. Dans ce cas la pose sera réalisée dans le mur au dessus de la fenêtre en intégrant la hauteur de l'équerre (7,5 cm) dans la hauteur du store

Détails et dimensions du support

detail du support pose face sur equerres stores californiens dimensions du support pose face sur equerre



Pose plafond

Cette Pose est réalisée avec perçage dans le plafond (en utilisant les vis et chevilles adaptées au type de plafond mais non fournies).

Détails et dimensions du support

detail support pose face store californiendimension support pose plafond californien



ATTENTION :Dans le cadre d'une pose vissée, il convient d'utiliser les vis et chevilles adaptées au support (placo, bois, béton, aluminium,...). Face à la variété de supports, nous ne fournissons pas ces vis, mais vous trouverez ci-dessous le détail des vis à utiliser en fonction de chaque support



Refoulement des lames

Cette option permet de choisir comment vont se refouler les lames lorsque l'on regarde le store DEPUIS L'INTERIEUR.

Trois chois s'offrent à vous :

refoulement toile store californien gauche refoulement toile store californien droite refoulement toile store californien droite gauche



Encombrement des lames repliées

Vous trouverez ci-dessous l'encombrement des lames repliées en fonction de la largeur du store et du type de repli :

Encombrement des lames repliées

Vous trouverez ci-dessous l'encombrement des lames repliées en fonction de la largeur du store et du type de repli :



Largeur du store (en cm) 80 120 160 200 240 280 320 360 400
Encombrement Repli Refoulement GAUCHE ou DROITE (en cm) 14 17 20 23 26 29 32 35 38
Encombrement Repli Refoulement GAUCHE et DROITE (en cm) 2 fois
10 cm
2 fois
11 cm
2 fois
13 cm
2 fois
15 cm
2 fois
16 cm
2 fois
17 cm
2 fois
19 cm
2 fois
21 cm
2 fois
23 cm



Nombre de supports de pose fournis

Largeur du store De 50 à 150 cm De 151 à 250 cm De 251 à 300 cm De 301 à 400 cm
Nombre de supports fournis 2 3 4 5





Caractéristiques techniques et solaires des toiles

Pare-soleil M1- Non Feu

Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 73% 17% 10%
Gris Clair 51% 10% 39%
Gris Foncé 19% 0,5% 81%
Bleu Foncé 38% 7% 55%
Beige 63% 17% 20%
Vert 55% 10% 35%
Jaune 61% 13% 26%
Brique 52% 11% 37%



Occultant Uni M1- Non Feu

Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 66% 0% 34%
Beige 71% 0% 29%
Vert 71% 0% 29%
Jaune 72% 0% 28%
Gris 69% 0% 31%
Bleu 70% 0% 29%



Screen Anti-chaleur Soltis 99 couleur/couleur M1- Non Feu

Coloris Réfléxion Solaire Transmission Solaire Absorption Solaire
Blanc 66% 21% 13%
Quartz 62% 19% 19%
Chanvre 48% 15% 37%
Argile 39% 9% 52%
Gris Clair 44% 12% 44%
Anthracite 8% 3% 89%



Quelle visserie choisir ?

Compte tenu de la variété des supports sur lesquels peuvent être posés les stores (Bois, PVC, Aluminium, Béton, Plaques de plâtre,…) nous ne pouvons pas fournir les vis et les chevilles.

Toutefois vous trouverez ci-dessous un tableau vous indiquant le type de vis ou cheville à choisir en fonction du support dans lequel sera posé votre store :

  VIS
4 mm x 15 mm
(diamètre x longeur)
VIS
4 mm x 40 mm
(diamètre x longeur)
VIS AUTOFOREUSE
3,9 mm x 13mm
(diamètre x longeur)
CHEVILLE PLASTIQUE
6 mm x 30 mm
(diamètre x longeur)
CHEVILLE
CLOISON CREUSE
"type Molly"

MATERIAU DE POSE conseil fixer stores rideaux vis conseil fixer stores rideaux vis 4 x 40 conseil fixer stores rideaux vis autoforeuse conseil fixer stores rideaux cheville plastique conseil fixer stores rideaux cheville molly

BOIS X

PVC X

ALUMINIUM     X

BETON   X   X

PLACO (BA13)         X

CARREAU DE PLATRE   X   X





Limites dimensionnelles

En fonction des types de toiles ou des systèmes de manœuvre, les limites dimensionnelles de fabrication peuvent être différentes. Le tableau ci-dessous reprend l'ensemble de ces limites :

 Manœuvre par Cordon et Chaînette
  Largeur en Cm Hauteur en Cm
  Mini Maxi Mini Maxi

- Tous Types de Toiles 40 400 40 400


Caractéristiques de la norme M1

La norme M1 est une norme française composée de 6 catégories qui définissent la réaction au feu des matériaux.
Plus le chiffre qui suit le M est faible, plus le temps de résistance à une température donnée est élevé.

La norme M1 concerne les matériaux non inflammables, c'est-à-dire qu’ils se consument sans produire de flammes ou de coulures.

Tous nos produits sont certifiés officiellement par un laboratoire indépendant et agréé par le Ministère de l'Intérieur et de l'aménagement du territoire. Ces certificats garantissent le respect des normes M1 ANTI FEU des tissus et toiles utilisés pour la fabrication des Rideaux et Stores sur mesure ProSolair.



Conseils d'entretiens

L'ensemble du mécanisme étant en aluminium ou en PVC, il s'entretien à l'aide d'une éponge humide.

De même pour les toiles, une simple éponge humide permettra de maintenir votre store en parfait état.
